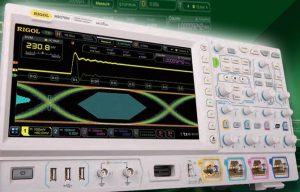

Existem oito instrumentos na família DS7000 / MSO7000, todos com quatro canais e classificados em 100, 200, 350 ou 500MHz. As versões do MSO também possuem 16 canais digitais. Memória até 500Mpoint está disponível.

A amostragem, que é de até 10Gsample / s, é baseada no conjunto de chips "Phoenix" e na arquitetura "UltraVison II" que a empresa anunciou há um ano (veja abaixo).

A taxa de captura da forma de onda é de até 600.000 formas de onda / s, com captura de sinal, exibição e decodificação dentro e ao redor da tecnologia de conjunto de chips da Rigol para análise mais rápida (decodificação).

Trigger, matemática e recursos de exibição incluem FFT, jest de máscara, análise de jitter e análise de potência, e para busses seriais existem opções de decodificação e trigger.

Outros instrumentos incorporados incluem: voltímetro, contador, totalizador, analisador de protocolo e um gerador de funções arbitrárias de dois canais.

Interfaces funcionais (sem medição) incluem: host USB, dispositivo USB, LAN (LXI), HDMI e USB-GPIB. O suporte a mouse USB é oferecido.

As aplicações são esperadas em pesquisa, desenvolvimento, universidades, escolas, produção e controle de qualidade, bem como nos mercados de comunicações, automotivo, aeroespacial, industrial e de energia.

Os acessórios incluem sondas ativa e passiva, sondas de alta tensão e um quadro de 19 polegadas, bem como drivers de software para pacotes padrão e linguagens de alto nível, além do software operacional gratuito Ultrascope.

Garantia é de três anos.

Chipset Phoenix

Existem três chips no chip Phoenix, em torno dos quais se baseia a arquitetura do Ultravision II:

• Beta Phoenicis, o chip analógico front-end com uma largura de banda de 4GHz.
• Ankaa, o chip de processamento de sinal, suporta 10Gsample / s com largura de banda de até 6GHz.
• Gamma Phoenicis, o chip amplificador da sonda, que suportará uma sonda diferencial ativa de 6GHz.

“Nos últimos 19 anos, a Rigol provou ser inovadora nos segmentos básicos e de valor do mercado de osciloscópios”, disse o presidente da empresa, Rico Wang, no ano passado, “mas com a introdução deste novo conjunto de chips desenvolvido ao longo de anos de trabalho. pesquisa e desenvolvimento, a Rigol agora poderá trazer sua proposta de valor para aplicações mais voltadas para o desempenho ”.
