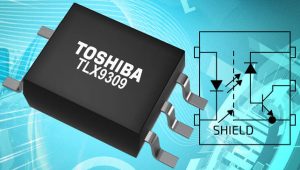

O TLX9309 é qualificado pela AEC-Q101 e consiste em um LED GaAlAs acoplado opticamente a um fotodiodo apoiado por um transistor amplificador.

Ao separar o foto-diodo e o transistor de amplificação, a capacitância coletor da empresa é reduzida, os tempos de atraso de propagação do corte são garantidos entre 0,1μs e 1,0μs, com a diferença entre alta a baixa e baixa a alta transição (| tpLH -tpHL |) não sendo mais do que 0.7μs, “tornando o dispositivo adequado para comunicações de alta velocidade, como controle do inversor ou como uma interface para módulos de energia inteligentes.”

Uma blindagem Faraday integrada melhora a imunidade transitória de modo comum, normalmente até 15kV / μs, disse a empresa - um parâmetro importante em ambientes automotivos eletricamente ruidosos.

O dispositivo oferece 3,75kVrms de isolamento com 5,0mm de isolamento e isolamento para isolamento de segurança - a embalagem é um SO6 de 5 pinos compatível com RoH de 3,7 x 7,0 x 2,2 mm.

Opera entre -0,5 a 30V e -40 ° C a +125 ° C, e pode atingir até 25mA em saídas de até 20V.

A taxa de transferência atual varia entre 15 e 300%.
