O chip integra dispositivos MOSFET fabricados usando o mais recente processo U-MOS IX para reduzir a resistência no estado.

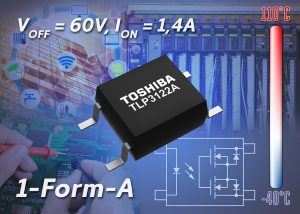

Alojado no pacote SO6 de 4 pinos, o TLP3122A fornece uma tensão de terminal de saída desligada (V_FORA) de 60V, uma corrente constante no estado (I_EM) de 1.4A e uma corrente pulsada no estado (I_ONP) até 4.2A. A resistência no estado (R_EM) normalmente é de apenas 0,13Ω, permitindo uma operação altamente eficiente, enquanto a corrente fora de estado é de apenas 1μA.

O dispositivo oferece tempos de comutação rápidos de 3 ms (t_EM) e 1ms (t_FORA) com uma tensão de isolamento de 3750Vrms. É totalmente aprovado para UL1577 para aplicações críticas de segurança.

O TLP3122A normalmente aberto serve como um substituto para relés mecânicos 1-Form-A para melhorar a confiabilidade do sistema e economizar o espaço necessário para relés e drivers de relés. Além disso, o TLP3122A é classificado para uma temperatura operacional entre -40 ° C e 110 ° C, o que é ideal para aplicações industriais e torna mais fácil permitir uma margem de temperatura no projeto térmico no nível do sistema.

O dispositivo é compatível com o TLP3122 no pacote 2.54SOP4 convencional. Também ajuda a aumentar a corrente de acionamento do sistema, possibilitando a substituição de uma ampla gama de relés mecânicos.
