"O DAC oferece uma ampla gama de tensões de saída unipolar ou bipolar da referência de 2,5V fornecida pelo usuário", disse o distribuidor de componentes Mouser, que está estocando o AD5767. "Engenheiros podem monitorar cada um dos 16 canais do DAC usando o multiplexador de tensão de saída integrado e ajustar cada saída de uma tensão de saída mínima de -20V para uma tensão de saída máxima de + 14V."

Cada canal tem um buffer de saída que pode afundar ou fornecer até 20mA. O tempo de estabilização da saída é tipicamente 10μs.

Para comunicações, existe uma versátil interface serial de quatro fios que atinge até 50MHz (para modo de gravação) e é compatível com os padrões de interface SPI, QSPI, Microwire e DSP. Um modo de encadeamento permite que mais de um DAC seja amarrado no mesmo barramento.

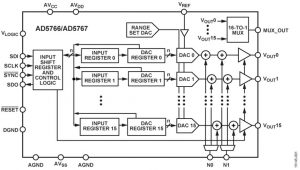

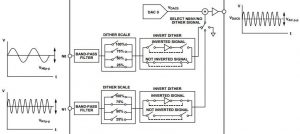

Se necessário, o DAC pode fornecer um pontilhamento de baixa frequência para permitir que sinais de tom sejam acoplados a qualquer um dos 16 canais de saída do DAC.
Os sinais de pontilhamento devem estar entre 10kHz e 100kHz e abaixo da amplitude máxima de CA de 0,25Vp-p, e não devem se desviar para fora de 0V até a AVcc, incluindo o desvio de CC.

Atenuação interna por canal e inversão estão disponíveis. "Devido à natureza do circuito dither interno, o valor dc da saída pode mudar, e o turno pode ser compensado", disse a ADI.

A escolha do pacote é de 4 x 4 mm WLCSP ou 6 x 6 mm LFCSP. A operação está entre -40 e 105 ° C.

Há uma placa de avaliação, EVAL-AD5767, que adiciona um regulador de comutação ADP5071 para alimentação e permite o controle via USB de um PC com Windows executando o software de avaliação ACE (análise, controle, avaliação) que confunde o chip através de um usuário gráfico interface.

Outras aplicações potenciais incluem: automação industrial, módulos de saída analógica, equipamentos de teste, equipamentos de medição e aquisição de dados.

AD5767

• DAC de 16 canais de 12 bits
• faixas de saída - programáveis ​​por software:
  20 a 0V
  −16 a 0V
  −10 a 0V
  −10 a + 6V
  −12 a + 14V
  −16 a + 10V
  ± 5V
  ± 10V
• Buffers de saída ± 20mA integrados
• WLCSP de 4 x 4 mm
  LFCSP de 40 derivações
• buffers de referência
• 2 entradas de sinal de dither
• multiplexador de monitoramento de canal
• Compatível com lógica de 1,8 V
• −40 a + 105 ° C
