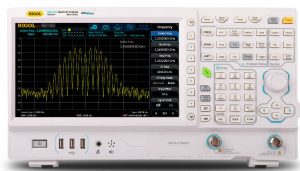

O instrumento faz parte de uma nova família, chamada RSA3000, que também inclui uma versão de 3GHz e segue a partir da família RSA5000 de maior especificação anunciada no início deste ano.

“Com a opção de 40MHz aplicada, o RSA3000 oferece a mesma captura, probabilidade mínima de interceptação [POI] de 7,45 µs, sete modos de visualização e capacidade de disparo como o RSA5000, fornecendo um pacote completo de análise em tempo real para engenheiros com menor preço de entrada ”, Disse Rigol.

Ontem, a Rigol anunciou um novo osciloscópio, assim como a Rohde & Schwarz, esta última com um modelo de 8GHz.

Além do tempo real, o RSA3000 também pode funcionar como um analisador de espectro de varredura tradicional com largura de banda de resolução de 10Hz (RBW) e uma opção para 1Hz, ruído de até -161dBm, ruído de fase de -102dBc / Hz e varra a varredura tão rapidamente quanto 1ms.

FFTs a 146.484 por segundo fornece o mínimo de 100% de POI de 7,45µs para capturar pulsos, pulsos e transientes até esse momento e para exibir potência precisa em 100% do tempo. "Sinais tão baixos quanto 1µs podem ser capturados graças à nossa captura sem falhas da FFT", afirmou a empresa.

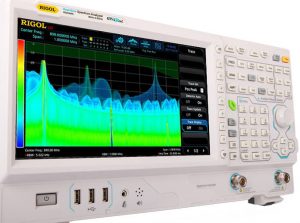

Entre sete visualizações de dados disponíveis: as exibições de densidade ajudam a ver sinais que variam de hora e resolvem sinais ocultos e sobrepostos na mesma banda de frequência; exibições de espectrograma permitem que os usuários avaliem mudanças no comportamento do sinal ao longo do tempo, especialmente útil na identificação de padrões de saltos e na caracterização de PLLs; e exibições de potência versus tempo mostram a potência de RF para o período de tempo real ao longo de um intervalo de tempo definido pelo usuário, ajudando a medir a duração e o tempo de sinais pulsantes e caracterizando sinais com modulação de amplitude como ASK.

Como padrão, há uma saída IF que converte todo o período em tempo real em uma portadora de 430MHz.

"Usando esse recurso, junto com um osciloscópio de 500 MHz, o usuário pode correlacionar eventos no domínio da frequência e do tempo ao integrar tecnologias sem fio", disse a empresa, propondo seu DS7000 como o escopo.
