Excepcionalmente para os transistores SIC, o gate é totalmente compatível com os drivers IGBT existentes e possui um limite de gate de 5V - evitando problemas de ligação acidental associados aos limites mais baixos de mosfets de SiC.

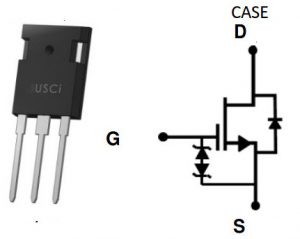

Chamado UJ3C120040K3S, suas características de porta vêm do par de cascode-connected dentro do pacote TO-247 - uma tecnologia inicialmente comum com os primeiros transistores de potência de SiC, antes que os mosfet do SiC se tornassem mais populares.

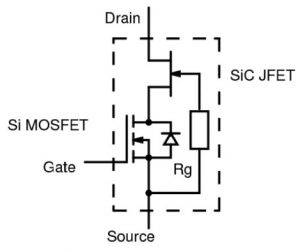

Neste tipo de cascode, um SiC JFET de alta voltagem é operado por um mosfet de silício de baixa voltagem (veja o diagrama) - é o portão mosfet de silício convencional que está conectado ao mundo externo.

A UnitedSiC, um spin-out da Rutgers University com anos de pesquisa de SiC por trás, está defendendo os SiC JFETs porque a tecnologia precisa de muito menos área de SiC do que um MOSF de SiC equivalente e não precisa de drivers especiais. Está argumentos são apresentados aqui.

Ao contrário de alguns outros dispositivos cascode, a empresa não integrou um die mosfet Si de prateleira, mas projetou um dispositivo personalizado para atender às necessidades de seu SiG JFET - também um design personalizado. No JFET, a capacitância de dreno de fonte é projetada para ser muito baixa, para evitar sobretensão no dreno de mosfet durante a comutação - uma possibilidade com cascatas mal pareados.

Em comparação com os dispositivos anteriores, a empresa Anup Bhalla, empresa de engenharia vp, disse à Electronics Weekly que a resistência térmica da embalagem foi reduzida pela metade - a junção à resistência é agora de 0,27 ° C / W - até 65A a 25 ° C, com temperatura de 175A pulsos também são possíveis.

Os switches em cascata têm a desvantagem de serem comutados rapidamente, às vezes causando problemas de EMC por meio de números altos de dV / dt e dI / dt.

Neste caso, disse Bhalla, o par de cascode foi projetado para alternar em uma faixa de velocidade que combina com as características do pacote e as aplicações pretendidas: correção de fator de potência (PFC), retificadores front-end ativos, conversores LLC e mudança de fase. conversores de ponte completa.

Uma faixa de ajuste de velocidade está disponível alterando o resistor de acionamento do gate, acrescentou ele, embora não tanto quanto com um mosfet de SiC ou Si IGBT.

Para outras aplicações, conforme elas ocorrem, o UltraSiC pode projetar dispositivos mais rápidos ou mais lentos - de qualquer coisa, para alternar enrolamentos de motores a 10kHz para dispositivos que podem ser completados com HEMTs de GaN, disse Bhalla.

A empresa viu seus dispositivos anteriores projetados em carregadores de veículos elétricos e inversores fotovoltaicos, entre outras coisas, disse ele, e as características dos portões as tornaram populares como substitutos para Si IGBTs, mosfetos Si e mosfet de SiC - por exemplo. avaliação e produção.

Nenhum diodo paralelo inverso externo é necessário, e a queda reversa de tensão nas estruturas embutidas, que são rápidas e classificadas para corrente plena, é de ~ 1,5V - menor do que com SiC Schottlys, acrescentou Bhalla.

Um segundo membro da série UJ3C1200, também novo, é o UJ3C120080K3S, que é amplamente semelhante ao anterior… 40K3S, mas com 80mΩ de resistência e menor manuseio de corrente.

A UnitedSiC mostrará os dispositivos de 1.200 V no PCIM 2018 no estande da Ecomal Europe (7-406), e participará de dois painéis de discussão no estande 155 do hall 6.

• "Desafios e oportunidades que os fabricantes de fontes de alimentação enfrentam nos próximos 5 anos"
  12:00 h às 13:00 h no dia 5 de junho
• 'SiC - dispositivos para o futuro design'
  Qua 6 de junho
