O chip de array phased da Analog Devices forma feixes a 8-16GHz

ADAR1000-inside-blue-line

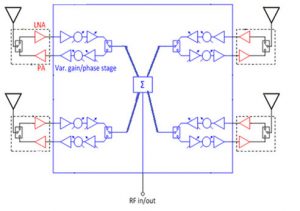

O chip, chamado ADAR1000, opera em half-duplex:

  • No modo de recebimento (Rx), as quatro entradas Rx são combinadas em um pino RF_IO comum
  • No modo Tx, o sinal RF_IO é dividido nos canais 4 Tx.
  • Em ambos os modos, 31dB de controle de ganho e 360 ​​° de controle de fase são fornecidos
    (Resolução> 6bit = <0.5dB and <2.8°)

Os quatro pares de canais Tx e Rx possuem ajustes de ganho e fase independentemente programáveis, definidos através de uma interface serial digital. As configurações podem ser carregadas na memória incorporada para acesso rápido aos estados selecionados de ganho e fase Tx ou Rx.

De acordo com a empresa: “O ADAR1000 é um chip plug-and-play que permite aos projetistas com pouca ou nenhuma experiência em RF, sem a necessidade de amplo suporte de design de terceiros, estender o desempenho e a vida útil de seus sistemas de radar.” Estão previstas aplicações em defesa, vigilância, controle de tráfego aéreo, comunicações e monitoramento de clima, bem como em matrizes de antenas de tela plana para aeronaves.

Para reduzir a parte RF de uma antena phased array a um único conjunto planar, o chip foi projetado para ficar na parte traseira de um conjunto de antenas de patch, posicionado entre quatro patches do outro lado, alimentando e recebendo dos patches através de quatro patches. Interruptor LNA / PA + T / R combinado (amplificador de baixo ruído / amplificador de potência + chave de transmissão / recepção) chips - como o próprio ADTR1101 da empresa.

ADAR1000-eval-board

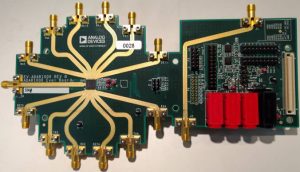

O ADAR1000-EVALZ é uma placa de avaliação do chip.

Características

  • 8-16GHz
  • Divisão de meio-tempo no domínio do tempo para Tx e Rx
  • Controle Tx / Rx de pino único
  • Modos de controle versáteis de módulos T / R
  • Controle de fase de 360 ​​° em <2.8°resolution
  • > 31dB de controle de ganho com resolução de 0,5dB
  • Memória no chip para posições de feixe pré-armazenadas
  • ADC 8bit auxiliar para detectores de energia e sensor de temperatura
  • Interface SPI de 4 fios
  • Pacote LGA 7 x 7 mm
