O ADuCM355, como é conhecido, destina-se a aplicações como sensoriamento de gás industrial, instrumentação, monitoramento de sinais vitais e gerenciamento de doenças.

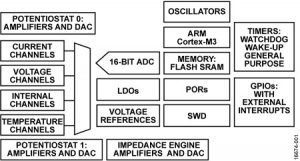

Efetivamente, o chip é um microcontrolador Arm Cortex-M3 com periféricos analógicos especializados de alto desempenho, e o uso de "alto desempenho" é justificado aqui. Por exemplo, a dupla “ultrabaixa potência, baixo ruído”, de acordo com a empresa, alguns dos DACs consomem apenas 1μA e o ruído ADC abaixo de 10uV para alguma configuração de filtro - há uma análise detalhada de ruído e filtragem na folha de dados.

Central para a atividade ADC é um conversor de registro de aproximação sucessiva de 16 bits, 400ks / s com buffers de entrada, um filtro anti-alias embutido e um amplificador de ganho programável. As entradas são voltagem, corrente ou impedância e, para esses três amplificadores trans-impedância, estão incluídos resistores programáveis ​​de ganho e carga para a medição de diferentes tipos de sensores.

Os amplificadores de entrada de potenciostato mantêm uma tensão de polarização constante para um sensor eletroquímico externo, e as entradas não-inversoras desses dois amplificadores são controladas por DACs no chip. Além disso, há um amplificador interno de saída e DAC de alta velocidade para gerar sinais CA de até 200kHz.

Canais internos conectados ao multiplexador ADC permitem medições de diagnóstico das tensões internas de alimentação, temperatura da matriz e voltagens de referência - precisão de 1,82V e 2,5V estão disponíveis no chip.

O processamento vem do Cortex-M3 com clock de 26MHz (32.5DMips de pico) com um canal multicanal
controlador de acesso direto à memória, 128kbyte de flash / eeprom e 64kbyte de sram. O clocking é realmente flexível e os 26MHz podem ser reduzidos para economizar energia - a lógica para isso está incluída. Há também um oscilador interno de 32kHz que economiza energia e pode controlar os timers internos. Por meio de E / S de propósito geral, esses temporizadores também podem produzir formas de onda PWM.

Com a segurança mais alta na mente de todos, ou pelo menos deveria ser, hardare foi incluído para aceleração de criptografia (AES-128 e AES-256), CRC (verificação de redundância cíclica), geração polinomial e proteção de leitura / gravação do flash do usuário .

O firmware de fábrica no chip suporta o apagamento no circuito do flash do usuário disparado através do UART, de acordo com a ADI, enquanto a emulação não intrusiva e o download do programa são suportados pela porta de depuração do fio serial.

A operação está acima de 2,8V a 3,6V e -40 ° C a + 85 ° C.

Embalagem é de 72 chumbo 6mm x 5mm LGA (grid grid).
