Quando conectado em série ao barramento de alimentação principal, ele protege a carga contra sobrecarga e sobretensão.

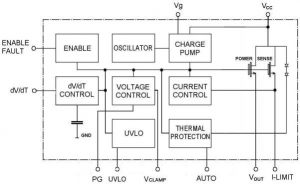

A tensão é fixada em um máximo definido pelo usuário, pré-ajustado com resistores externos. A corrente excessiva é restrita ao limite seguro programado, controlando o MOSFET de potência interno e dobrando de volta a um limite inferior, se for detectada uma sobrecarga ou um curto-circuito.

O dispositivo é feito usando o processo de alta voltagem BCD8 da empresa e integra um mosfet de 30mΩ VIPower.

Os recursos incluem controle dV / dt para evitar corrente de entrada excessiva na inicialização ou inserção de troca a quente. “Isso reduz o tempo de aceleração da tensão de saída para pelo menos 3 ms, o que pode ser aumentado se desejado conectando um capacitor externo.”, Disse ST.

A trava de subtensão (UVLO) pode ser definida usando componentes externos para atender aos requisitos de carga.

Em seguida, há desligamento térmico, com opção de travamento ou de nova tentativa, e proteção máxima de energia dissipada para proteger o dispositivo contra danos ao iniciar cargas com grande capacitância ou durante grandes transientes de carga ou curtos-circuitos em alta tensão .

Um indicador de potência boa e um pino de ativação / falha permitem monitorar o status e controlar o dispositivo.

Se a proteção atual reversa for necessária, um driver de porta foi incorporado para alimentar um mosfet externo.

Ele vem em um pacote HTSSOP14 de 14 pinos, a operação é de -40 a 125 ° C e o STEF01 destina-se a aplicações como: placas industriais de troca a quente, equipamentos de controle industrial, disjuntores, barramentos, sistemas de segurança, iluminação e energia de telecomunicações. ou sistemas de energia distribuída.
