"Estes são os primeiros de muitos outros amplificadores focados nesta área, o início de uma longa estrada de produtos de alta tensão", disse o gerente de produtos de amplificação de precisão da TI, Marco Gardner, à Electronics Weekly.

Ao mesmo tempo, a empresa anunciou um amplificador de realimentação de corrente CMOS de 32V 900MHz com uma saída de alta corrente para a condução de cargas pesadas (veja abaixo).

Em um mundo onde as tensões operacionais estão caindo, por que um novo processo de alta voltagem?

"Em veículos elétricos e híbridos, há muitas voltagens em torno de 48V, e muito condicionamento de sinal é necessário", disse Gardener. “Na indústria, há muitos nós sensores distantes de seus leitores, que envolvem longos cabos expostos a transientes induzidos por raios e descargas eletrostáticas. Você ainda tem que sentir pequenas tensões, mas de forma confiável, através de toda essa interferência ”.

OPA2810 é um op-amp de entrada e saída rail-to-rail de 27V 120MHz com ruído de 5.7nV / √Hz, descrito pela Gardener como “um amplificador de caixa de ferramentas muito bom para processamento de dados e aquisição de dados”.

O deslocamento de entrada da temperatura ambiente é de 500μV e o consumo de corrente é de 3,6mA - o último permitindo que a Gardener reivindique “a melhor largura de banda / Iq da categoria para amplificadores jV de 12V que operam a 120MHz”.

Os Jfets foram escolhidos no front end por menos corrente de polarização de entrada do que os bipolares, sem a penalização de ruído de uma entrada CMOS. “O Jfet é usado em muitos sensores de alta impedância - na aquisição de dados médicos de alta resolução, por exemplo”, disse Gardener.

OPA189 é um amplificador de 36V "zero-drift" - e a 14MHz, o amplificador de largura zero de largura de banda mais amplo da indústria, de acordo com Gardener: "3-5x mais rápido do que qualquer outra coisa disponível".

A deriva é na verdade 0.02μV / ° C em 3μV de offset, com um deslocamento máximo de 4μV acima de -40 a + 125 ° C, o que, de acordo com Gardener, só pode ser medido porque o ruído é baixo o suficiente para não enterrá-lo.

Dentro está uma nova topologia que atinge 5.2nV / √Hz, “muito próxima de um amplificador linear”, acrescentou. “Ideal para módulos de entrada e teste e medição.”

Tem o perfil de ruído incomum de alguns amplificadores de desvio zero?

"Não, com essa técnica, o ruído é muito semelhante a um amplificador linear", disse Gardener. E isso, acrescentou, poderia ajudar a superar algo que não apenas TI vê como um problema: a reticência entre os engenheiros de hardware em adotar dispositivos de desvio zero, apesar de suas compensações de entrada intrinsecamente microscópicas.

"Muitos engenheiros de hardware hesitam em usar o zero-drift", disse Gardener. “Muitas vezes os amplificadores são lentos ou têm um ruído bem acima de 20nV / √Hz. Com este, você pode projetar facilmente um amplificador linear, reduzindo ou removendo a necessidade de calibração ”.

Qual é a topologia?

Uma topologia híbrida proprietária com múltiplos caminhos de correção, foi tudo o que Gardener estava preparado para dizer até que a situação das patentes fosse final.

Outras especificações são: taxa de variação de 20V / μs, 1,1 μs ajustando-se a 0,01% a partir de uma etapa de 10V e desenhando 1.3mA inativo.

O amplificador CMOS anunciado ao mesmo tempo que os dois bipolares acima é feito em um processo CMOS de 32V existente, em vez do novo BiCom, e alegrará o coração de qualquer pessoa que esteja projetando um gerador de sinal, porque THS3491 é um amplificador de feedback de corrente de 900MHz com saída de ± 420mA que pode acionar 10Vp-p em 100Ω a 200MHz.

"É um verdadeiro estado-da-arte para testes e medições", disse Garnener, "Perfeito para os estágios de saída do gerador de funções e também para a condução de diodos de laser, que se parecem com uma carga de alta capacitância de alta corrente".

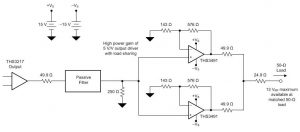

Estágio de saída do gerador de 50Ω unidades de acionamento a> 100MHz.

Pode obter resultados de <1.5% for a 10V step, and rise and fall times of <1.3 ns.

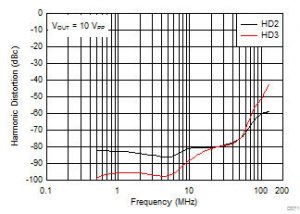

..com esta distorção de saída

A corrente de saída de pico é> 500mA, permitindo que cargas capacitivas pesadas sejam acionadas e a oscilação da saída é de 28Vp-p em 100Ω com trilhos de ± 16V.

A taxa de variação é de 8.000V, e há duas opções de pacote, um QFN de 3x3mm e um SOIC, ambos afundados por calor para uma entrega de alta potência. Dito isto, a junção à resistência térmica ambiente é de 44 e 49 ° C / W, respectivamente, portanto, nem todas as combinações de corrente e tensão de saída são possíveis por muito tempo.

“Os novos projetos se beneficiam da menor distorção usando o pacote VQFN-16, enquanto o pacote HSOIC de 8 pinos aumenta os projetos THS3091 ou THS3095 porque o menor headroom de saída fornece mais balanço de saída em suprimentos de ± 15V”, disse TI.
