O módulo GX90XA-10-V1 fornece medição de múltiplos canais sob condições de alta tensão como parte de sua faixa de aquisição de dados OpreX.Para o desenvolvimento e produção de EVs e PHVs, e baterias embarcadas de veículos, testes de avaliação de desempenho envolvendo a medição dos níveis de tensão em múltiplas células de bateria devem ser realizados. As baterias usadas nesses veículos podem ter centenas de células interconectadas, e os níveis de tensão em todos esses pontos devem ser medidos simultaneamente.

Os dispositivos de teste utilizados devem ser capazes de suportar voltagens de várias centenas de volts (alta voltagem de modo comum) que são normalmente aplicadas entre o terminal de medição e o terra.O módulo de entrada analógica de alta tensão permite a medição de múltiplos canais sob condições de alta tensão.

A GX90XA-10-V1 tem duas camadas de isolamento e pode suportar uma tensão de modo comum de até 600 V AC ou 600 V CC e é capaz de amostrar dados em intervalos tão curtos quanto 100 ms.Com os gravadores da série GX e GP, o módulo pode aceitar até 450 entradas; com os data loggers GM10, pode aceitar até 420.

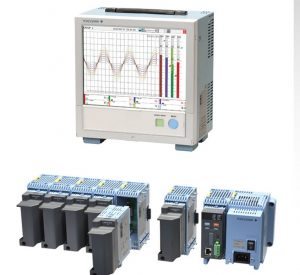

Quando o módulo GX90XA-10-V1 é montado em um gravador da série GX ou GP ou em um data logger GM10, os dados de medição de tensão podem ser monitorados de um sistema host e os dados coletados podem ser transferidos para um banco de dados para compartilhamento.
