O foco do CR-8000 2018, de acordo com a empresa, é permitir o carregamento antecipado de restrições de projeto e especificações para a criação do projeto, juntamente com os recursos de posicionamento e roteamento para o layout físico.

“Com aplicações inteligentes adicionando complexidade ao processo de design do produto, controlar a aderência dos projetos de PCB às especificações de engenharia e manufatura é uma atividade crítica no projeto avançado de PCBs”, disse o diretor de estratégia da Zuken, Humair Mandavia. “A Zuken está fornecendo recursos mais inteligentes e automatizados necessários para orientar as especificações e a comunicação de restrições e diretrizes”.

O carregamento frontal da intenção de design do Design Gateway para o Design Force foi obtido pela adição de um navegador de restrição unificada para ambos os aplicativos - permitindo que engenheiros de hardware atribuam modelos de topologia, modifiquem sinais diferenciais e atribuam classes de folga a sinais individuais.

Usando um editor de pilha de regras durante a fase de projeto de circuitos, os engenheiros de hardware agora podem carregar regras de projeto que incluem o dimensionamento de pares diferenciais e as pilhas de largura de roteamento diretamente da biblioteca de regras de design em seus esquemas. Aqui eles podem modificar e atribuir regras selecionadas para conversas cruzadas e controle de par diferencial.

Um navegador de componentes aprimorado permite que as variantes de componentes sejam gerenciadas no esquema e atribuídas em uma tabela amigável.

O roteamento manual é suportado por uma função "auto complete and route", e os projetistas também têm a opção de procurar caminhos em diferentes camadas, inserindo automaticamente as vias.

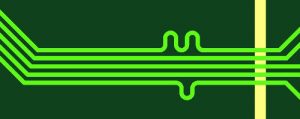

Uma nova função de roteamento de barramento permite que os caminhos sejam traçados para que várias redes sejam roteadas em áreas densas. “Um benefício adicional é o roteamento de sinais individuais para o comprimento correto do sinal, de acordo com as restrições de carga do engenheiro de hardware, para atender às variações de tempo e orçamentos”, disse a empresa. Se modificações em placas totalmente colocadas e roteadas forem necessárias, uma função de redirecionamento automático permite que os pinos do componente conectado permaneçam conectados com uma operação de re-rota durante o processo de movimentação.

A costura automática de vias em áreas condutivas derramadas pode ser especificada por área interna on-line, contorno de perímetro ou dentro e perímetro.

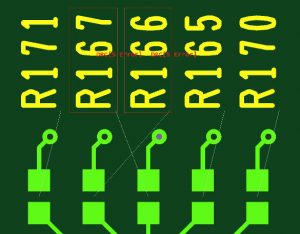

Projeto para manufatura (DFM) foi aprimorado para incluir verificações de itens não condutores, como silkscreen e designadores de referência de desenho de montagem. Uma verificação de regra de design fará com que os designadores de referência de componente sejam listados na mesma ordem que as peças para precisão de inspeção visual.
